24.2.1 Prinzipielle Vorgehensweise
Das Darstellen einer Animation auf dem Bildschirm ist im Prinzip nichts
anderes als die schnell aufeinanderfolgende Anzeige einer Sequenz
von Einzelbildern. Die Bildfolge erscheint dem menschlichen Auge aufgrund
seiner Trägheit als zusammenhängende Bewegung.
Obwohl die prinzipielle Vorgehensweise damit klar umrissen ist, steckt
die Tücke bei der Darstellung von animierten Bildsequenzen im
Detail. Zu den Problemen, die in diesem Zusammenhang zu lösen
sind, gehören:
- Für die Anzeige der Einzelbilder muß das richtige Timing
gewählt werden. Werden zu wenig Bilder je Zeiteinheit angezeigt,
erscheint das Ergebnis ruckelig. Werden zu viele gezeigt, kann es
sein, daß paint-Events
verlorengehen und Teile des Bildes nicht korrekt angezeigt werden.
- Wird zur Anzeige der Einzelbilder der normale paint-/repaint-Mechanismus
von Java verwendet, wird die Darstellung durch ein starkes Flackern
gestört. Wir werden eine Reihe von Techniken kennenlernen, mit
denen dieses Flackern verhindert werden kann.
- Die Darstellung der Einzelbilder darf nicht die Interaktivität
des Programms beeinträchtigen. Vor allem darf die Nachrichtenschleife
nicht blockiert werden. Wir werden lernen, wie man diese Probleme
mit Hilfe separater Threads umgehen kann.
All dies sind Standardprobleme, die vom Programmierer bei der Entwicklung
von Animationen zu lösen sind. Wir werden feststellen, daß
Java dafür durchweg brauchbare Lösungen zu bieten hat und
die Programmierung kleiner Animationen recht einfach zu realisieren
ist.
Das Grundprinzip einer Animation besteht darin, in einer Schleife
die Methode repaint
wiederholt aufzurufen. Ein Aufruf von repaint
führt dazu, daß die paint-Methode
aufgerufen wird, und innerhalb von paint
generiert die Anwendung dann die für das aktuelle Einzelbild
benötigte Bildschirmausgabe.
paint
muß sich also merken (oder mitgeteilt bekommen), welches Bild
bei welchem Aufruf erzeugt werden soll. Typischerweise wird dazu ein
Schleifenzähler verwendet, der das gerade anzuzeigende Bild bezeichnet.
Nach dem Ausführen der Ausgabeanweisungen terminiert paint,
und der Aufrufer wartet eine bestimmte Zeitspanne. Dann zählt
er den Bildzähler hoch und führt den nächsten Aufruf
von repaint
durch. Dies setzt sich so lange fort, bis die Animation beendet ist
oder das Programm abgebrochen wird.
|
Das folgende Listing stellt eines der einfachsten Beispiele für
eine Grafikanimation dar:
001 /* Listing2406.java */
002
003 import java.awt.*;
004 import java.awt.event.*;
005
006 public class Listing2406
007 extends Frame
008 {
009 int cnt = 0;
010
011 public static void main(String[] args)
012 {
013 Listing2406 wnd = new Listing2406();
014 wnd.setSize(250,150);
015 wnd.setVisible(true);
016 wnd.startAnimation();
017 }
018
019 public Listing2406()
020 {
021 super("Listing2406");
022 setBackground(Color.lightGray);
023 //WindowListener
024 addWindowListener(
025 new WindowAdapter() {
026 public void windowClosing(WindowEvent event)
027 {
028 System.exit(0);
029 }
030 }
031 );
032 }
033
034 public void startAnimation()
035 {
036 while (true) {
037 repaint();
038 }
039 }
040
041 public void paint(Graphics g)
042 {
043 ++cnt;
044 g.drawString("Counter = "+cnt,10,50);
045 try {
046 Thread.sleep(1000);
047 } catch (InterruptedException e) {
048 }
049 }
050 }
|
Listing2406.java |
Listing 24.6: Ein animierter Zähler
|
 |
|
|
Das Programm öffnet ein Fenster und zählt in Sekundenabständen
einen Zähler um eins hoch:
Abbildung 24.3: Ein animierter Zähler
|
Leider hat das Programm einen entscheidenden Nachteil. Die Animation
selbst funktioniert zwar wunderbar, aber das Programm reagiert nur
noch sehr schleppend auf Windows-Nachrichten. Wir wollen zunächst
dieses Problem abstellen und uns ansehen, wie man die repaint-Schleife
in einem eigenen Thread
laufen läßt. |
|
|
|
Verwendung von Threads
Um die vorherige Version des Programms zu verbessern, sollte die repaint-Schleife
in einem eigenen Thread
laufen. Zusätzlich ist es erforderlich, die Zeitverzögerung
aus paint
herauszunehmen und statt dessen in die repaint-Schleife
zu verlagern. So bekommt der Haupt-Thread des Animationsprogramms
genügend Zeit, die Bildschirmausgabe durchzuführen, und
kann andere Events bearbeiten.
Daß in einem anderen Thread
eine Endlosschleife läuft, merkt er nur noch daran, daß
in regelmäßigen Abständen repaint-Ereignisse
eintreffen.
Um das Programm auf die Verwendung mehrerer Threads umzustellen, sollte
die Fensterklasse das Interface Runnable
implementieren und eine Instanzvariable vom Typ Thread
anlegen. Dann wird die Methode startAnimation
so modifiziert, daß sie den neuen Thread
instanziert und startet. Die eigentliche repaint-Schleife
wird in die Methode run
verlagert. Schließlich sollte beim Beenden des Programms auch
der laufende Thread
beendet werden. Hier ist die modifizierte Fassung:
001 /* Listing2407.java */
002
003 import java.awt.*;
004 import java.awt.event.*;
005
006 public class Listing2407
007 extends Frame
008 implements Runnable
009 {
010 int cnt = 0;
011
012 public static void main(String[] args)
013 {
014 Listing2407 wnd = new Listing2407();
015 wnd.setSize(250,150);
016 wnd.setVisible(true);
017 wnd.startAnimation();
018 }
019
020 public Listing2407()
021 {
022 super("Listing2407");
023 setBackground(Color.lightGray);
024 //WindowListener
025 addWindowListener(
026 new WindowAdapter() {
027 public void windowClosing(WindowEvent event)
028 {
029 System.exit(0);
030 }
031 }
032 );
033 }
034
035 public void startAnimation()
036 {
037 Thread th = new Thread(this);
038 th.start();
039 }
040
041 public void run()
042 {
043 while (true) {
044 repaint();
045 try {
046 Thread.sleep(1000);
047 } catch (InterruptedException e) {
048 //nichts
049 }
050 }
051 }
052
053 public void paint(Graphics g)
054 {
055 ++cnt;
056 g.drawString("Counter = "+cnt,10,50);
057 }
058 }
|
Listing2407.java |
Listing 24.7: Verwendung von Threads zur Animation
Das so modifizierte Programm erzeugt dieselbe Ausgabe wie das vorige,
ist aber in der Lage, in der gewohnten Weise auf Ereignisse zu reagieren.
Selbst wenn die Verzögerungsschleife ganz entfernt und der Hauptprozeß
so pausenlos mit repaint-Anforderungen
bombardiert würde, könnte das Programm noch normal beendet
werden.
24.2.2 Abspielen einer Folge von Bitmaps
Eine der einfachsten und am häufigsten verwendeten Möglichkeiten,
eine Animation zu erzeugen, besteht darin, die zur Darstellung erforderliche
Folge von Bitmaps aus einer Reihe von Bilddateien zu laden. Jedem
Einzelbild wird dabei ein Image-Objekt
zugeordnet, das vor dem Start der Animation geladen wird. Alle Images
liegen in einem Array oder einem anderen Container und werden in der
repaint-Schleife
nacheinander angezeigt.
|
Das folgende Programm speichert die 30 anzuzeigenden Einzelbilder
in einem Array arImg, das nach
dem Start des Programms komplett geladen wird. Da dieser Vorgang einige
Sekunden dauern kann, zeigt das Programm den Ladefortschritt auf dem
Bildschirm an:
Abbildung 24.4: Die Ausgabe während des Ladevorgangs
Erst nach dem vollständigen Abschluß des Ladevorgangs,
der mit einem MediaTracker
überwacht wird, beginnt die eigentliche Animation. Die ganzzahlige
Instanzvariable actimage dient
als Zähler für die Bildfolge und wird nacheinander von 0
bis 29 hochgezählt, um dann wieder bei 0 zu beginnen. Nach jedem
Einzelbild wartet das Programm 50 Millisekunden und führt dann
den nächsten Aufruf von repaint
durch:
001 /* Listing2408.java */
002
003 import java.awt.*;
004 import java.awt.event.*;
005
006 public class Listing2408
007 extends Frame
008 implements Runnable
009 {
010 Thread th;
011 Image arImg[];
012 int actimage;
013
014 public static void main(String[] args)
015 {
016 Listing2408 wnd = new Listing2408();
017 wnd.setSize(200,150);
018 wnd.setVisible(true);
019 wnd.startAnimation();
020 }
021
022 public Listing2408()
023 {
024 super("Listing2408");
025 //WindowListener
026 addWindowListener(
027 new WindowAdapter() {
028 public void windowClosing(WindowEvent event)
029 {
030 System.exit(0);
031 }
032 }
033 );
034 }
035
036 public void startAnimation()
037 {
038 th = new Thread(this);
039 actimage = -1;
040 th.start();
041 }
042
043 public void run()
044 {
045 //Bilder laden
046 arImg = new Image[30];
047 MediaTracker mt = new MediaTracker(this);
048 Toolkit tk = getToolkit();
049 for (int i = 1; i <= 30; ++i) {
050 arImg[i-1] = tk.getImage("images/jana"+i+".gif");
051 mt.addImage(arImg[i-1], 0);
052 actimage = -i;
053 repaint();
054 try {
055 mt.waitForAll();
056 } catch (InterruptedException e) {
057 //nothing
058 }
059 }
060 //Animation beginnen
061 actimage = 0;
062 while (true) {
063 repaint();
064 actimage = (actimage + 1) % 30;
065 try {
066 Thread.sleep(50);
067 } catch (InterruptedException e) {
068 //nichts
069 }
070 }
071 }
072
073 public void paint(Graphics g)
074 {
075 if (actimage < 0) {
076 g.drawString("Lade Bitmap "+(-actimage),10,50);
077 } else {
078 g.drawImage(arImg[actimage],10,30,this);
079 }
080 }
081 }
|
Listing2408.java |
Listing 24.8: Abspielen einer Folge von Bitmaps
|
|
|
|
|
Das vorliegende Beispiel verwendet die Bilddateien jana1.gif
bis jana30.gif. Sie zeigen die
verschiedenen Phasen des in Schreibschrift geschriebenen Namens »Jana«.
Alternativ kann aber auch jede andere Sequenz von Bilddateien verwendet
werden. Die folgenden Abbildungen zeigen einige Schnappschüsse
der Programmausgabe: |
|
|
|
Abbildung 24.5: Animation eines Schriftzugs, Schnappschuß 1
Abbildung 24.6: Animation eines Schriftzugs, Schnappschuß 2
Abbildung 24.7: Animation eines Schriftzugs, Schnappschuß 3
24.2.3 Animation mit Grafikprimitiven
Alternativ zur Anzeige von Bilddateien kann jedes Einzelbild der Animation
natürlich auch mit den Ausgabeprimitven der Klasse Graphics
erzeugt werden. Dies hat den Vorteil, daß der Anwender nicht
auf das Laden der Bilder warten muß. Außerdem ist das
Verfahren flexibler als der bitmap-basierte Ansatz. Der Nachteil ist
natürlich, daß die Grafikoperationen zeitaufwendiger sind
und eine zügige Bildfolge bei komplexen Sequenzen schwieriger
zu erzielen ist.

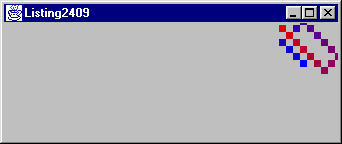

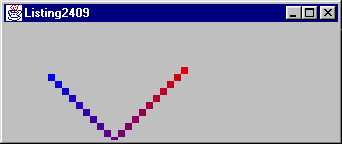

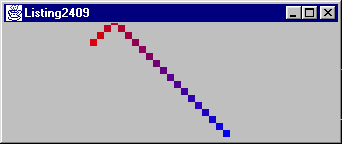

Als Beispiel für diese Art von Animation wollen wir uns die Aufgabe
stellen, eine aus rechteckigen Kästchen bestehende bunte Schlange
über den Bildschirm laufen zu lassen. Sie soll an den Bildschirmrändern
automatisch umkehren und auch innerhalb des Ausgabefensters von Zeit
zu Zeit ihre Richtung wechseln.
Das folgende Programm stellt die Schlange als Vector
von Objekten des Typs ColorRectangle
dar. ColorRectangle ist aus
Rectangle
abgeleitet und besitzt zusätzlich eine Membervariable zur Darstellung
der Farbe des Rechtecks.
Dieses Beispiel folgt dem allgemeinen Architekturschema für Animationen,
das wir auch in den letzten Beispielen verwendet haben. Der erste
Schritt innerhalb von run
besteht darin, die Schlange zu konstruieren. Dazu wird eine Folge
von Objekten der Klasse ColorRectangle
konstruiert, und ab Position (100,100)
werden die Objekte horizontal nebeneinander angeordnet. Die Farben
werden dabei so vergeben, daß die Schlange in fließenden
Übergängen von rot bis blau dargestellt wird. Alle Elemente
werden in dem Vector
snake gespeichert.
Nachdem die Schlange konstruiert wurde, beginnt die Animation. Dazu
wird die aktuelle Schlange angezeigt, eine Weile pausiert und dann
durch Aufruf der Methode moveSnake
die nächste Position der Schlange berechnet. moveSnake
ist relativ aufwendig, denn hier liegt der Löwenanteil der »Intelligenz«
der Animation. Die Richtung der Bewegung der Schlange wird durch die
Variablen dx und dy
getrennt für die x- und y-Richtung bestimmt. Steht
hier der Wert -1, bewegt sich die Schlange im nächsten Schritt
um die Breite eines Rechtecks in Richtung kleinerer Koordinaten. Bei
1 vergrößert sie die Koordinate entsprechend, und wenn
der Wert 0 enthalten ist, verändert sich der zugehörige
Koordinatenwert im nächsten Schritt gar nicht.
dx und dy
werden entweder dann verändert, wenn die Schlange an einem der
vier Bildschirmränder angekommen ist und umkehren muß oder
(im Mittel bei jedem zehnten Schritt) auch auf freier Strecke. Nachdem
auf diese Weise die neue Richtung bestimmt wurde, wird das erste Element
der Schlange auf die neue Position bewegt. Alle anderen Elemente der
Schlange bekommen dann die Position zugewiesen, die zuvor ihr Vorgänger
hatte.
Eine alternative Art, die Schlange neu zu berechnen, würde darin
bestehen, lediglich ein neues erstes Element zu generieren, an vorderster
Stelle in den Vector
einzufügen und das letzte Element zu löschen. Dies hätte
allerdings den Nachteil, daß die Farbinformationen von vorne
nach hinten durchgereicht würden und so jedes Element seine Farbe
ständig ändern würde. Dieses (sehr viel performantere)
Verfahren könnte verwendet werden, wenn alle Elemente der Schlange
dieselbe Farbe hätten.
|
Hier ist der Quellcode zu der Schlangenanimation:
001 /* Listing2409.java */
002
003 import java.awt.*;
004 import java.awt.event.*;
005 import java.util.*;
006
007 class ColorRectangle
008 extends Rectangle
009 {
010 public Color color;
011 }
012
013 public class Listing2409
014 extends Frame
015 implements Runnable
016 {
017 //Konstanten
018 private static final int SIZERECT = 7;
019 private static final int SLEEP = 40;
020 private static final int NUMELEMENTS = 20;
021 private static final Color BGCOLOR = Color.black;
022
023 //Instanzvariablen
024 private Thread th;
025 private Vector snake;
026 private int dx;
027 private int dy;
028
029 public static void main(String args[])
030 {
031 Listing2409 frame = new Listing2409();
032 frame.setSize(200,150);
033 frame.setVisible(true);
034 frame.startAnimation();
035 }
036
037 public Listing2409()
038 {
039 super("Listing2409");
040 setBackground(BGCOLOR);
041 //WindowListener
042 addWindowListener(
043 new WindowAdapter() {
044 public void windowClosing(WindowEvent event)
045 {
046 System.exit(0);
047 }
048 }
049 );
050 snake = new Vector();
051 }
052
053 public void startAnimation()
054 {
055 th = new Thread(this);
056 th.start();
057 }
058
059 public void run()
060 {
061 //Schlange konstruieren
062 ColorRectangle cr;
063 int x = 100;
064 int y = 100;
065 for (int i=0; i < NUMELEMENTS; ++i) {
066 cr = new ColorRectangle();
067 cr.x = x;
068 cr.y = y;
069 cr.width = SIZERECT;
070 cr.height = SIZERECT;
071 x += SIZERECT;
072 cr.color = new Color(
073 i*(256/NUMELEMENTS),
074 0,
075 240-i*(256/NUMELEMENTS)
076 );
077 snake.addElement(cr);
078 }
079
080 //Vorzugsrichtung festlegen
081 dx = -1;
082 dy = -1;
083
084 //Schlange laufen lassen
085 while (true) {
086 repaint();
087 try {
088 Thread.sleep(SLEEP);
089 } catch (InterruptedException e){
090 //nichts
091 }
092 moveSnake();
093 }
094 }
095
096 public void moveSnake()
097 {
098 Dimension size = getSize();
099 int sizex = size.width-getInsets().left-getInsets().right;
100 int sizey = size.height-getInsets().top-getInsets().bottom;
101 ColorRectangle cr = (ColorRectangle)snake.firstElement();
102 boolean lBorder = false;
103 int xalt, yalt;
104 int xtmp, ytmp;
105
106 //Kopf der Schlange neu berechnen
107 if (cr.x <= 1) {
108 dx = 1;
109 lBorder = true;
110 }
111 if (cr.x + cr.width >= sizex) {
112 dx = -1;
113 lBorder = true;
114 }
115 if (cr.y <= 1) {
116 dy = 1;
117 lBorder = true;
118 }
119 if (cr.y + cr.height >= sizey) {
120 dy = -1;
121 lBorder = true;
122 }
123 if (! lBorder) {
124 if (rand(10) == 0) {
125 if (rand(2) == 0) {
126 switch (rand(5)) {
127 case 0: case 1:
128 dx = -1;
129 break;
130 case 2:
131 dx = 0;
132 break;
133 case 3: case 4:
134 dx = 1;
135 break;
136 }
137 } else {
138 switch (rand(5)) {
139 case 0: case 1:
140 dy = -1;
141 break;
142 case 2:
143 dy = 0;
144 break;
145 case 3: case 4:
146 dy = 1;
147 break;
148 }
149 }
150 }
151 }
152 xalt = cr.x + SIZERECT * dx;
153 yalt = cr.y + SIZERECT * dy;
154 //Rest der Schlange hinterherziehen
155 Enumeration e = snake.elements();
156 while (e.hasMoreElements()) {
157 cr = (ColorRectangle)e.nextElement();
158 xtmp = cr.x;
159 ytmp = cr.y;
160 cr.x = xalt;
161 cr.y = yalt;
162 xalt = xtmp;
163 yalt = ytmp;
164 }
165 }
166
167 public void paint(Graphics g)
168 {
169 ColorRectangle cr;
170 Enumeration e = snake.elements();
171 int inleft = getInsets().left;
172 int intop = getInsets().top;
173 while (e.hasMoreElements()) {
174 cr = (ColorRectangle)e.nextElement();
175 g.setColor(cr.color);
176 g.fillRect(cr.x+inleft,cr.y+intop,cr.width,cr.height);
177 }
178 }
179
180 private int rand(int limit)
181 {
182 return (int)(Math.random() * limit);
183 }
184 }
|
Listing2409.java |
Listing 24.9: Die animierte Schlange
|
|
|
|
|
Die Schlange kann in einem beliebig kleinen oder großen Fenster
laufen. Hier sind ein paar Beispiele für die Ausgabe des Programms,
nachdem das Fenster in der Größe verändert wurde: |
|
|
|
Abbildung 24.8: Die animierte Schlange, Schnappschuß 1
Abbildung 24.9: Die animierte Schlange, Schnappschuß 2
Abbildung 24.10: Die animierte Schlange, Schnappschuß 3
24.2.4 Reduktion des Bildschirmflackerns
Alle bisher entwickelten Animationen zeigen während der Ausführung
ein ausgeprägtes Flackern, das umso stärker ist, je später
ein Bildanteil innerhalb eines Animationsschrittes angezeigt wird.
Der Grund für dieses Flackern liegt darin, daß vor jedem
Aufruf von paint
zunächst das Fenster gelöscht wird und dadurch unmittelbar
vor der Ausgabe des nächsten Bildes ganz kurz ein vollständig
leerer Hintergrund erscheint.
Leider besteht die Lösung für dieses Problem nicht einfach
darin, das Löschen zu unterdrücken. Bei einer animierten
Bewegung beispielsweise ist es erforderlich, all die Bestandteile
des vorigen Bildes zu löschen, die im aktuellen Bild nicht mehr
oder an einer anderen Stelle angezeigt werden.
Auch wenn paint
deshalb aufgerufen wird, weil ein bisher verdeckter Bildausschnitt
wieder sichtbar wird, muß natürlich der entsprechende Bildausschnitt
zunächst gelöscht werden, um die Bestandteile des anderen
Fensters zu entfernen. Im Grunde ist es also eine ganz vernünftige
Vorgehensweise, das Fenster vor jedem Aufruf von paint
zu löschen.
Das Flackern kann nun auf unterschiedliche Weise unterdrückt
werden. Die drei gebräuchlichsten Methoden sind folgende:
- den Bildschirm gar nicht zu löschen (was - wie oben erwähnt
- problematisch ist)
- nur den wirklich benötigten Teil des Bildschirms zu löschen
- das Verfahren der Doppelpufferung anzuwenden
Jedes dieser Verfahren hat Vor- und Nachteile und kann in verschiedenen
Situationen unterschiedlich gut angewendet werden. Wir werden sie
in den folgenden Unterabschnitten kurz vorstellen und ein Beispiel
für ihre Anwendung geben. Es gibt noch einige zusätzliche
Möglichkeiten, das Flackern zu unterdrücken oder einzuschränken,
wie beispielsweise das Clipping der Ausgabe auf den tatsächlich
veränderten Bereich, aber darauf wollen wir hier nicht näher
eingehen.
Bildschirm nicht löschen
Den Bildschirm überhaupt nicht zu löschen, um das Flackern
zu unterdrücken, ist nur bei nicht bewegten Animationen möglich.
Wir wollen uns als Beispiel für ein Programm, das hierfür
geeignet ist, das folgende Lauflicht ansehen:
001 /* Listing2410.java */
002
003 import java.awt.*;
004 import java.awt.event.*;
005
006 public class Listing2410
007 extends Frame
008 implements Runnable
009 {
010 //Konstanten
011 private static final int NUMLEDS = 20;
012 private static final int SLEEP = 60;
013 private static final int LEDSIZE = 10;
014 private static final Color ONCOLOR = new Color(255,0,0);
015 private static final Color OFFCOLOR = new Color(100,0,0);
016
017 //Instanzvariablen
018 private Thread th;
019 private int switched;
020 private int dx;
021
022 public static void main(String args[])
023 {
024 Listing2410 frame = new Listing2410();
025 frame.setSize(270,150);
026 frame.setVisible(true);
027 frame.startAnimation();
028 }
029
030 public Listing2410()
031 {
032 super("Listing2410");
033 setBackground(Color.lightGray);
034 //WindowListener
035 addWindowListener(
036 new WindowAdapter() {
037 public void windowClosing(WindowEvent event)
038 {
039 setVisible(false);
040 dispose();
041 System.exit(0);
042 }
043 }
044 );
045 }
046
047 public void startAnimation()
048 {
049 th = new Thread(this);
050 th.start();
051 }
052
053 public void run()
054 {
055 switched = -1;
056 dx = 1;
057 while (true) {
058 repaint();
059 try {
060 Thread.sleep(SLEEP);
061 } catch (InterruptedException e){
062 //nichts
063 }
064 switched += dx;
065 if (switched < 0 || switched > NUMLEDS - 1) {
066 dx = -dx;
067 switched += 2*dx;
068 }
069 }
070 }
071
072 public void paint(Graphics g)
073 {
074 for (int i = 0; i < NUMLEDS; ++i) {
075 g.setColor(i == switched ? ONCOLOR : OFFCOLOR);
076 g.fillOval(10+i*(LEDSIZE+2),80,LEDSIZE,LEDSIZE);
077 }
078 }
079 }
|
Listing2410.java |
Listing 24.10: Bildschirmflackern reduzieren bei stehenden Animationen
|
Das Programm zeigt eine Kette von 20 Leuchtdioden, die nacheinander
an- und ausgeschaltet werden und dadurch ein Lauflicht simulieren,
das zwischen linkem und rechtem Rand hin- und herläuft: |
|
|
|
Abbildung 24.11: Die Lauflicht-Animation
Wie kann nun aber das Löschen verhindert werden? Die Lösung
basiert auf der Tatsache, daß bei einem Aufruf von repaint
nicht gleich paint,
sondern zunächst die Methode update
aufgerufen wird. In der Standardversion der Klasse Component
könnte update
etwa so implementiert sein:
001 public void update(Graphics g)
002 {
003 g.setColor(getBackground());
004 g.fillRect(0, 0, width, height);
005 g.setColor(getForeground());
006 paint(g);
007 }
|
Listing 24.11: Standard-Implementierung von update
Zunächst wird die aktuelle Hintergrundfarbe ausgewählt,
um in dieser Farbe ein ausgefülltes Rechteck in der Größe
des Bildschirms zu zeichnen. Erst nach diesem Löschvorgang wird
die Vordergrundfarbe gesetzt und paint
aufgerufen.
Da in Java alle Methodenaufrufe dynamisch gebunden werden, kann das
Löschen dadurch verhindert werden, daß update
durch eine eigene Version überlagert wird, die den Hintergrund
unverändert läßt. Durch einfaches Hinzufügen
der folgenden drei Zeilen kann das Flackern des Lauflichts vollkommen
unterdrückt werden:
001 /* update1.inc */
002
003 public void update(Graphics g)
004 {
005 paint(g);
006 }
|
update1.inc |
Listing 24.12: Modifizierte Version von update
Nur den wirklich benötigten Teil des Bildschirms löschen
Wie schon erwähnt, kann auf das Löschen des Bildschirms
nur dann komplett verzichtet werden, wenn die Animation keine Bewegung
enthält. Ist sie dagegen bewegt, kann es sinnvoll sein, nur die
Teile des Bildes zu löschen, die beim aktuellen Animationsschritt
leer sind, im vorigen Schritt aber Grafikelemente enthielten.
Um welche Teile der Grafik es sich dabei handelt, ist natürlich
von der Art der Animation abhängig. Zudem muß jeder Animationsschritt
Informationen über den vorigen Schritt haben, um die richtigen
Stellen löschen zu können. Ein Beispiel, bei dem diese Technik
gut angewendet werden kann, ist die bunte Schlange aus dem Abschnitt
»Animation mit Grafikprimitiven«.
Da die Schlange bei jedem Schritt einen neuen Kopf bekommt und alle
anderen Elemente die Plätze ihres jeweiligen Vorgängers
einnehmen, bleibt als einziges wirklich zu löschendes Element
das letzte Element der Schlange aus dem vorherigen Animationsschritt
übrig. Dessen Position könnte man sich bei jedem Schritt
merken und im nächsten Schritt in der Hintergrundfarbe neu zeichnen.
Noch einfacher geht es, indem man an die Schlange einfach ein zusätzliches
unsichtbares Element anhängt. Wird nämlich das letzte Element
grundsätzlich in der Hintergrundfarbe dargestellt, hinterläßt
es keine Spuren auf dem Bildschirm und braucht damit auch nicht explizit
gelöscht zu werden! Wir brauchen also nur hinter die for-next-Schleife
zur Konstruktion der Schlange ein weiteres, unsichtbares Element an
den snake-Vector
anzuhängen (in Listing 24.13
in den Zeilen 025 bis 031
eingefügt):
001 /* Schlange2.inc */
002
003 public void run()
004 {
005 //Schlange konstruieren
006 ColorRectangle cr;
007 int x = 100;
008 int y = 100;
009 for (int i=0; i < NUMELEMENTS; ++i) {
010 cr = new ColorRectangle();
011 cr.x = x;
012 cr.y = y;
013 cr.width = SIZERECT;
014 cr.height = SIZERECT;
015 x += SIZERECT;
016 cr.color = new Color(
017 i*(256/NUMELEMENTS),
018 0,
019 240-i*(256/NUMELEMENTS)
020 );
021 snake.addElement(cr);
022 }
023
024 //Löschelement anhängen
025 cr = new ColorRectangle();
026 cr.x = x;
027 cr.y = y;
028 cr.width = SIZERECT;
029 cr.height = SIZERECT;
030 cr.color = BGCOLOR;
031 snake.addElement(cr);
032
033 //Vorzugsrichtung festlegen
034 dx = -1;
035 dy = -1;
036
037 //Schlange laufen lassen
038 while (true) {
039 repaint();
040 try {
041 Thread.sleep(SLEEP);
042 } catch (InterruptedException e){
043 //nichts
044 }
045 moveSnake();
046 }
047 }
|
Schlange2.inc |
Listing 24.13: Modifizierte Schlangenanimation
Wird nun zusätzlich die Methode update
überlagert, wie es auch im vorigen Abschnitt getan wurde, läuft
die Schlange vollkommen flackerfrei.
Das Doppelpuffern bietet sich immer dann an, wenn die beiden vorigen
Methoden versagen. Das kann beispielsweise dann der Fall sein, wenn
es bei einer bewegten Animation zu aufwendig ist, nur den nicht mehr
benötigten Teil der Bildschirmausgabe zu löschen, oder wenn
der aktuelle Animationsschritt keine Informationen darüber besitzt,
welcher Teil zu löschen ist.
Beim Doppelpuffern wird bei jedem Animationsschritt zunächst
die gesamte Bildschirmausgabe in ein Offscreen-Image
geschrieben. Erst wenn alle Ausgabeoperationen abgeschlossen sind,
wird dieses Offscreen-Image auf die Fensteroberfläche kopiert.
Im Detail sind dazu folgende Schritte erforderlich:
- Das Fensterobjekt beschaft sich durch Aufruf von createImage
ein Offscreen-Image und speichert es in einer Instanzvariablen.
- Durch Aufruf von getGraphics
wird ein Grafikkontext zu diesem Image beschafft.
- Alle Bildschirmausgaben (inklusive Löschen des Bildschirms)
gehen zunächst auf den Offscreen-Grafikkontext.
- Wenn alle Ausgabeoperationen abgeschlossen sind, wird das Offscreen-Image
mit drawImage
in das Ausgabefenster kopiert.
Durch diese Vorgehensweise wird erreicht, daß das Bild komplett
aufgebaut ist, bevor es angezeigt wird. Da beim anschließenden
Kopieren die neuen Pixel direkt über die alten kopiert werden,
erscheinen dem Betrachter nur die Teile des Bildes verändert,
die auch tatsächlich geändert wurden. Ein Flackern, das
entsteht, weil Flächen für einen kurzen Zeitraum gelöscht
und dann wieder gefüllt werden, kann nicht mehr auftreten.
|
Die Anwendung des Doppelpufferns ist nicht immer sinnvoll. Sollte
eine der anderen Methoden mit vertretbarem Aufwand implementiert werden
können, kann es sinnvoller sein, diese zu verwenden. Nachteilig
sind vor allem der Speicherbedarf für die Konstruktion des Offscreen-Images
und die Verzögerungen durch das doppelte Schreiben der Bilddaten.
Hier muß im Einzelfall entschieden werden, welche Variante zum
Einsatz kommen soll. In vielen Fällen allerdings können
die genannten Nachteile vernachlässigt werden, und die Doppelpufferung
ist ein probates Mittel, um das Bildschirmflackern zu verhindern. |
|
|
|
|
Das folgende Programm ist ein Beispiel für die Anwendung des
Doppelpufferns bei der Ausgabe einer bewegten Animation. Wir wollen
uns dafür die Aufabe stellen, eine große Scheibe über
den Bildschirm laufen zu lassen, über deren Rand zwei stilisierte
»Ameisen« mit unterschiedlicher Geschwindigkeit in entgegengesetzte
Richtungen laufen.
Das folgende Programm löst diese Aufgabe. Dabei folgt die Animation
unserem bekannten Architekturschema für bewegte Grafik und braucht
hier nicht weiter erklärt zu werden. Um das Flackern zu verhindern,
deklarieren wir zwei Instanzvariablen, dbImage
und dbGraphics:
private Image dbImage;
private Graphics dbGraphics;
|
|
|
|
|
Glücklicherweise können die zum Doppelpuffern erforderlichen
Schritte gekapselt werden, wenn man die Methode update
geeignet überlagert:
001 /* update2.inc */
002
003 public void update(Graphics g)
004 {
005 //Double-Buffer initialisieren
006 if (dbImage == null) {
007 dbImage=createImage(this.size().width,this.size().height);
008 dbGraphics = dbImage.getGraphics();
009 }
010 //Hintergrund löschen
011 dbGraphics.setColor(getBackground());
012 dbGraphics.fillRect(0,0,this.size().width,this.size().height);
013 //Vordergrund zeichnen
014 dbGraphics.setColor(getForeground());
015 paint(dbGraphics);
016 //Offscreen anzeigen
017 g.drawImage(dbImage,0,0,this);
018 }
|
update2.inc |
Listing 24.14: update-Methode mit Doppelpufferung
|
|
|
|
Falls nicht schon geschehen, werden hier zunächst die beiden
Variablen dbImage und dbGraphics
initialisiert. Anschließend wird der Hintergrund gelöscht,
wie es auch in der Standardversion von update
der Fall ist. Im Gegensatz zu dieser erfolgt das Löschen aber
auf dem Offscreen-Image und ist somit für den Anwender nicht
zu sehen. Nun wird paint
aufgerufen und bekommt anstelle des normalen den Offscreen-Grafikkontext
übergeben. Ohne selbst etwas davon zu wissen, sendet paint
damit alle seine Grafikbefehle auf das Offscreen-Image. Nachdem paint
beendet wurde, wird durch Aufruf von drawImage
das Offscreen-Image auf dem Bildschirm angezeigt.
Hier ist der komplette Quellcode des Programms:
001 /* Listing2415.java */
002
003 import java.awt.*;
004 import java.awt.event.*;
005
006 public class Listing2415
007 extends Frame
008 implements Runnable
009 {
010 private Thread th;
011 private int actx;
012 private int dx;
013 private int actarc1;
014 private int actarc2;
015 private Image dbImage;
016 private Graphics dbGraphics;
017
018 public static void main(String[] args)
019 {
020 Listing2415 frame = new Listing2415();
021 frame.setSize(210,170);
022 frame.setVisible(true);
023 frame.startAnimation();
024 }
025
026 public Listing2415()
027 {
028 super("Listing2415");
029 //WindowListener
030 addWindowListener(
031 new WindowAdapter() {
032 public void windowClosing(WindowEvent event)
033 {
034 setVisible(false);
035 dispose();
036 System.exit(0);
037 }
038 }
039 );
040 }
041
042 public void startAnimation()
043 {
044 Thread th = new Thread(this);
045 th.start();
046 }
047
048 public void run()
049 {
050 actx = 0;
051 dx = 1;
052 actarc1 = 0;
053 actarc2 = 0;
054 while (true) {
055 repaint();
056 actx += dx;
057 if (actx < 0 || actx > 100) {
058 dx = -dx;
059 actx += 2*dx;
060 }
061 actarc1 = (actarc1 + 1) % 360;
062 actarc2 = (actarc2 + 2) % 360;
063 try {
064 Thread.sleep(40);
065 } catch (InterruptedException e) {
066 //nichts
067 }
068 }
069 }
070
071 public void update(Graphics g)
072 {
073 //Double-Buffer initialisieren
074 if (dbImage == null) {
075 dbImage = createImage(
076 this.getSize().width,
077 this.getSize().height
078 );
079 dbGraphics = dbImage.getGraphics();
080 }
081 //Hintergrund löschen
082 dbGraphics.setColor(getBackground());
083 dbGraphics.fillRect(
084 0,
085 0,
086 this.getSize().width,
087 this.getSize().height
088 );
089 //Vordergrund zeichnen
090 dbGraphics.setColor(getForeground());
091 paint(dbGraphics);
092 //Offscreen anzeigen
093 g.drawImage(dbImage,0,0,this);
094 }
095
096 public void paint(Graphics g)
097 {
098 int xoffs = getInsets().left;
099 int yoffs = getInsets().top;
100 g.setColor(Color.lightGray);
101 g.fillOval(xoffs+actx,yoffs+20,100,100);
102 g.setColor(Color.red);
103 g.drawArc(xoffs+actx,yoffs+20,100,100,actarc1,10);
104 g.drawArc(xoffs+actx-1,yoffs+19,102,102,actarc1,10);
105 g.setColor(Color.blue);
106 g.drawArc(xoffs+actx,yoffs+20,100,100,360-actarc2,10);
107 g.drawArc(xoffs+actx-1,yoffs+19,102,102,360-actarc2,10);
108 }
109 }
|
Listing2415.java |
Listing 24.15: Animation mit Doppelpufferung
|
Ein Schnappschuß des laufenden Programms sieht so aus (die beiden
»Ameisen« sind in der Abbildung etwas schwer zu erkennen,
im laufenden Programm sieht man sie besser): |
|
|
|
Abbildung 24.12: Eine Animation mit Doppelpufferung
Durch die Kapselung des Doppelpufferns können Programme sogar
nachträglich flackerfrei gemacht werden, ohne daß in den
eigentlichen Ausgaberoutinen irgend etwas geändert werden müßte.
Man könnte beispielsweise aus Frame
eine neue Klasse DoubleBufferFrame
ableiten, die die beiden privaten Membervariablen dbImage
und dbGraphics besitzt und update
in der beschriebenen Weise implementiert. Alle Klassen, die dann von
DoubleBufferFrame anstelle von
Frame
abgeleitet werden, unterstützen das Doppelpuffern ihrer Grafikausgaben
automatisch.
